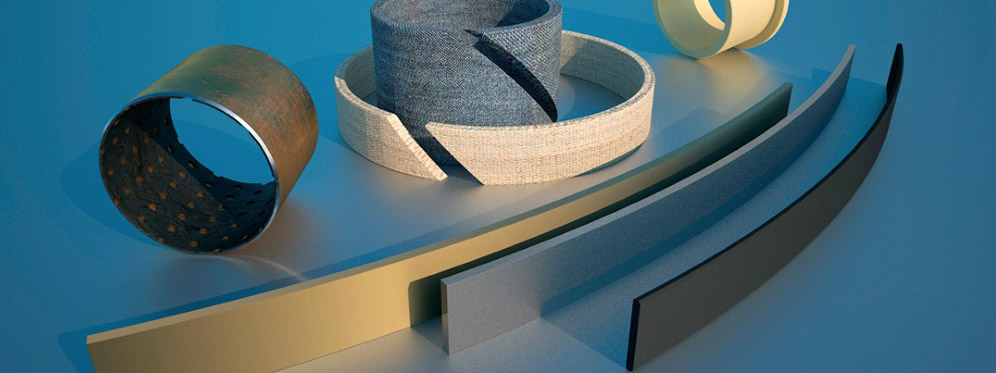

Führungen und Lagerelemente

Führungsbänder und Führungsringe werden hauptsächlich in Kolben und Zylindern eingesetzt. Sie verhindern metallische Berührung und fangen Querkräfte ab. Gleitlager dienen zur Führung von Wellen. Es gibt sie aus Metall oder Kunststoff mit verschiedenen Gleitmitteln.

Führungen und Lagerelemente

Führungen verhindern den metallischen Kontakt der bei Belastung stattfindenden Bewegung zwischen Kolben und Zylinder bzw. Kolbenstange und Gehäuse. Führungen aus Hartgewebe sind fertig konfektioniert als Ring, sowie als Meterware verfügbar. Führungsringe aus Hartgewebe-Werkstoffen zeichnen sich durch ihre außerordentlich Verschleißfestigkeit aus. Führungselemente aus PTFE-Werkstoffen überzeugen durch ihre geringe Stick-Slip-Neigung, gerade bei langsamen Bewegungen und hohen Radialkräften. Auch Ausführungen mit strukturierter Oberfläche sind lieferbar.

Es sind unterschiedliche Schlitzwinkel möglich und auch Stufenschnitte für ein geschlossenes Führungselement herstellbar. Bronze-Gleitlager und Verbund-Gleitlager, in wartungsarmer oder wartungsfreier Ausführung, sind für den Dauerbetrieb und häufige Stillstände bestens geeignet. Sie zeichnen sich ebenfalls durch geringe Stick-Slip-Neigung aus und sind für rotatorische, oszillierende und auch translatorische Bewegungen verwendbar, sowohl als zylindrische Ausführung als auch als Ausführung mit Bund.

Beschreibung
Führungsband mit sehr guten Gleiteigenschaften und Stick-Slip-freiem Lauf, für die leichte bis mittlere Ölhydraulik. Auch mit Schmiertaschen lieferbar. Meterware.

Anwendungsbereich
Standardwerkstoff: PTFE/Kohle (0005T)
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 5 m/s

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Führungsband mit Fase, mit sehr guten Gleiteigenschaften und Stick-Slip-freiem Lauf, für die Pneumatik und die leichte bis mittlere Wasserhydraulik, Chemie und den Lebensmittelbereich. Auch mit Schmiertaschen lieferbar. Meterware.

Anwendungsbereich
Standardwerkstoff: PTFE/Kohle (0005T)
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 5 m/s

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Hartgewebe-Führungsbänder FB8, gewickelt (Spule), übernehmen die Führung von Kolben und Kolbenstangen in hydraulischen Anwendungen. Sie nehmen die Radialkräfte auf und schützen Stange und Zylinder vor metallischer Berührung. Meterware bis 5700 mm oder individueller Zuschnitt.

Anwendungsbereich
Temperatur: -50 °C / +120 °C
Gleitgeschwindigkeit: ≤ 0,8 m/s
Standardwerkstoff: T200K; T550K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Hartgewebe-Führungsbänder FB9, spiralisiert (Helix), übernehmen die Führung von Kolben und Kolbenstangen in hydraulischen Anwendungen. Sie nehmen die Radialkräfte auf und schützen Stange und Zylinder vor metallischer Berührung. Meterware bis 5700 mm oder individueller Zuschnitt.

Anwendungsbereich
Temperatur: -50 °C / +120 °C
Gleitgeschwindigkeit: ≤ 0,8 m/s
Standardwerkstoff: T550K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe, schräg geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe, schräg geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Führungsringe, schräg geschlitzt, für Stangen und Kolben in der mittleren bis schweren Hydraulik. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen und Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe mit Stufenschnitt werden hauptsächlich in der Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe mit Stufenschnitt werden hauptsächlich in der Hydraulik und im Maschinenbau eingesetzt. Sie führen Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Beschreibung
Hartgewebe-Führungsringe mit Stufenschnitt werden hauptsächlich in der Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen und Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich
Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)

Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Führungsringe FÜ1 sind offene Kolbenführungsringe mit einem Haltebund am Innendurchmesser und axialen Nuten zur Druckentlastung.

Anwendungsbereich
Temperatur: -40 °C / +100 °C (max. +60 °C in Wasser)
Gleitgeschwindigkeit: ≤ 5 m/s
Standardwerkstoff: Polyamid (0040A)

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Radialgleitlager aus einem Metallverbundwerkstoff und einer Gleitschicht aus PTFE/Blei für den wartungsfreien Betrieb, allgemeine Anwendungen.

Anwendungsbereich
Temperatur: -200 °C / +280 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: 0007K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Radialgleitlager mit Bund, aus einem Metallverbundwerkstoff und einer Gleitschicht aus PTFE/Blei für den wartungs freien Betrieb, allgemeine Anwendungen.

Anwendungsbereich
Temperatur: -200 °C / +280 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: 0007K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Anlaufscheibe aus einem Metallverbundwerkstoff und einer Gleitschicht aus PTFE/Blei für den wartungsfreien Betrieb, allgemeine Anwendungen.

Anwendungsbereich
Temperatur: -200 °C / +280 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: 0007K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitband aus einem Metallverbundwerkstoff und einer Gleitschicht aus PTFE/Blei für den wartungsfreien Betrieb, allgemeine Anwendungen.

Anwendungsbereich
Temperatur: -200 °C / +280 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: 0007K

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager mit rautenförmigen Schmiertaschen, für hohe Lagerbelastungen und einen rauhen Betrieb.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: Zinnbronze

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager mit runden Schmiertaschen, für hohe Lagerbelastungen und einen rauhen Betrieb.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: Zinnbronze

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager ohne Schmiertaschen, für hohe Lagerbelastungen.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoff: Zinnbronze

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager aus einem Metallverbundwerkstoff mit einer Gleitschicht aus POM und runden Schmiertaschen.

Anwendungsbereich
Temperatur: -40 °C / +90 °C (kurzzeitig bis +130 °C)
Gleitgeschwindigkeit: ≤ 2,5 m/s
Standardwerkstoff: Metall-Verbundwerkstoff und POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Anlaufscheibe aus einem Metallverbundwerkstoff und einer Gleitschicht aus POM und runden Schmiertaschen.

Anwendungsbereich
Temperatur: -40 °C / +90 °C (kurzzeitig bis +130 °C)
Gleitgeschwindigkeit: ≤ 2,5 m/s
Standardwerkstoff: Metall-Verbundwerkstoff und POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Radialgleitlager mit Graphit zur Selbstschmierung.

Anwendungsbereich
Temperatur: ≤ +250 °C
Gleitgeschwindigkeit: ≤ 0,25 m/s
Standardwerkstoff: Zinnbronze, Graphit

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Radialgleitlager mit Bund, mit Graphit zur Selbstschmierung.

Anwendungsbereich
Temperatur: ≤ +250 °C
Gleitgeschwindigkeit: ≤ 0,25 m/s
Standardwerkstoff: Zinnbronze, Graphit

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager aus Sintermetall, ölgetränkt.

Anwendungsbereich
Temperatur: -40 °C / +80 °C
Gleitgeschwindigkeit: ≤ 7 m/s
Standardwerkstoff: Sintermetall

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Gleitlager aus Sintermetall, ölgetränkt.

Anwendungsbereich
Temperatur: -40 °C / +80 °C
Gleitgeschwindigkeit: ≤ 7 m/s
Standardwerkstoff: Sintermetall

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.
