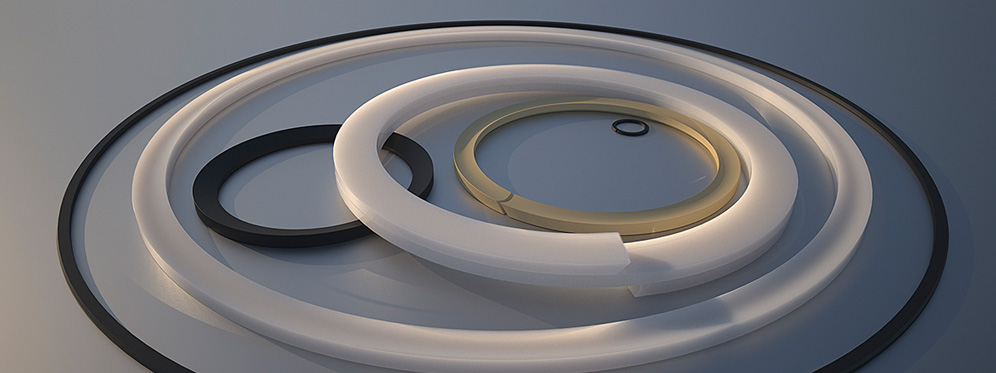

Stützringe

verkleinern den Dichtspalt zwischen zwei Bauteilen, schützen das Dichtelement (z.B. einen O-Ring) und erhöhen damit seine Standzeit. Je nach Anwendung stellen wir verschiedene Formen und Werkstoffe zur Verfügung.

Stützringe

Stützringe reduzieren den Dichtspalt zwischen den Bauteilen und verhindern dadurch eine Beschädigung der Dichtung durch Spaltextrusion. Sie werden sowohl zusammen mit O-Ringen als auch mit anderen Dichtelementen verwendet. Durch ihren Einsatz verlängert sich die Standzeit der Dichtung. Stützringe finden Verwendung bei größeren Drücken, bei Druckpulsationen oder größeren Dichtspalten. Außerdem bei auftretenden Schwingungen und höheren Geschwindigkeiten sowie höheren Einsatztemperaturen und bei zyklischen Anwendungen.

Stützringe sind in unterschiedlichen Profilgeometrien und Stärken serienmäßig herstellbar und in den Werkstoffen PTFE, POM, PA sowie für besondere Einsatzfälle auch in PEEK, PET, PCTFE, PTFE Compounds, etc. verfügbar. Auch aus elastomeren Werkstoffen sind Standard- und Sonderabmessungen erhältlich. Durch eine konkave Ausführung wird der O-Ring in seiner Einbaulage zentriert und kann somit höher belastet werden. Die trapezförmige Stützring-Ausführung wird bei höheren Druckbelastungen und größeren Dichtspalten gewählt. Zur Erleichterung der Montage können Stützringe auch in geschlitzter Ausführung geliefert werden.

Stützring, einlagig, endlos.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, endlos, konkav. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt, konkav. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, trapezförmig, einlagig, endlos, für außendichtende Anwendungen. Trapez-Stützringe verringern durch ihre Geometrie den Dichtspalt und erlauben höhere Systemdrücke.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, trapezförmig, einlagig, geschlitzt, für außendichtende Anwendungen. Trapez-Stützringe verringern durch ihre Geometrie den Dichtspalt und erlauben höhere Systemdrücke.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, trapezförmig, einlagig, endlos, für innendichtende Anwendungen. Trapez-Stützringe verringern durch ihre Geometrie den Dichtspalt und erlauben höhere Systemdrücke.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, trapezförmig, einlagig, geschlitzt, für innendichtende Anwendungen. Trapez-Stützringe verringern durch ihre Geometrie den Dichtspalt und erlauben höhere Systemdrücke.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, endlos, Fase innen.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt, Fase innen.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, endlos, Fase außen.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt, Fase außen.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, endlos, konkav, Fase innen. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt, konkav, Fase innen. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, endlos, konkav, Fase außen. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, einlagig, geschlitzt, konkav, Fase außen. Die Form des O-Ringes bleibt annähernd erhalten, wodurch eine höhere Belastung möglich ist.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -50 °C / +100 °C
Standardwerkstoff: POM

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, spiralförmig, für innendichtende Anwendungen.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring, spiralförmig, für außendichtende Anwendungen.
Selon la pressurisation unilatérale ou alternée, une ou deux bagues d'appui sont utilisées. Pour plus de détails sur le dimensionnement des rainures (largeur de rainure L), veuillez consulter notre catalogue d'applications ou contacter notre service technique d'application.

Anwendungsbereich
Temperatur: -100 °C / +200 °C
Standardwerkstoff: PTFE

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.

Stützring EEP, endlos, konkav, Abmessung mit O-Ringen nach ASA 568.
Entsprechend einseitiger oder beidseitiger Druckbeaufschlagung kommen ein oder zwei Stützringe zum Einsatz. Details zur Nutauslegung (Nutbreite L) entnehmen Sie bitte unserem Anwendungskatalog oder kontaktieren Sie unsere Anwendungstechnik.

Anwendungsbereich
Temperatur: -55 °C / +110 °C
Standardwerkstoff: NBR

Für sehr hohe oder sehr tiefe Einsatztemperaturen stehen weitere Werkstoffe zur Verfügung. Detaillierte Informationen entnehmen Sie bitte dem jeweiligen PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik.
