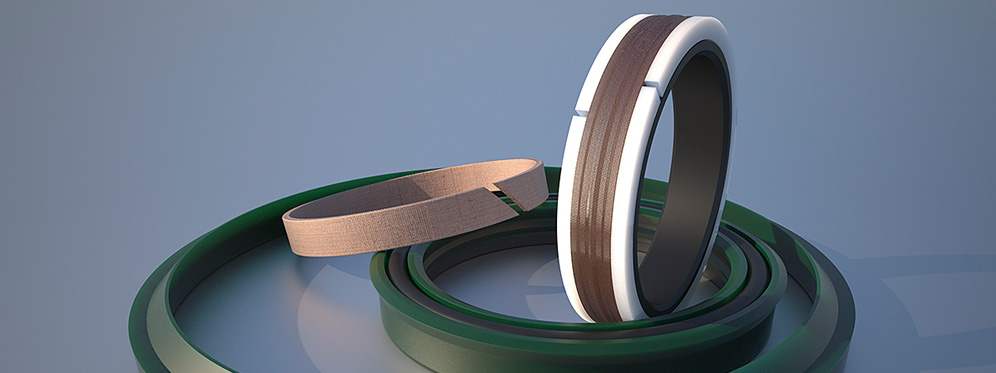

Bergbaudichtungen

Der Bergbau erfordert durch den rauen Betrieb sehr robuste Dichtungslösungen. Beständig gegen HFA-, HFB-, HFC-Flüssigkeiten oder Mineralöle. Speziell auf das Dichtsystem abgestimmte Abstreifer und Führungen vervollständigen das Programm

Bergbaudichtungen

Berbaudichtungen sind meist sehr robuste Stangen- und Kolbendichtungen aus NBR, HNBR, FKM mit Gewebeverstärkung oder PUR, beständig gegen schwerentflammare Hydraulikflüssigkeiten wie HFA-, HFB-, HFC- Flüssigkeiten, Wasser oder Mineralöle. Es gehören aber auch Abstreifer, Führungselemente und O-Ringe dazu. Sämtliche Bauteile zeichnen sich durch die sehr gute Eignung in rauhen Betriebsbedingungen aus.

Unsere Kunden profitieren von unserem umfassenden technischen Know-how und der langjährigen dichtungstechnischen Anwendungserfahrung in dieser Industrie. Die Bauteile finden Anwendung bei hydraulischen Komponenten im Vortrieb- und Schildausbau sowie bei Pumpen und Ventilen.

Abstreifer 1A1

Der Abstreifer 1A1 ist universell einsetzbar und eignet sich besonders für Anwendungen, bei denen ein bündiger Gehäuseabschluss erreicht werden soll. In der Ausführung mit PUR wird eine erhöhte Verschleissfestigkeit erreicht. Abhängig von Profilbreite und Durchmesser ist eine Schnappmontage in geschlossene und hinterschnittene Einbauräume möglich. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik). Bei den Werkstoffen POM, PA und PE ist die Schnappmontage abhängig von Profilbreite und Ø. Kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich

Temperatur NBR: -35 °C / +100 °C
Temperatur PUR - Hydrauliköle (Mineralölbasis): -35 °C /+100 °C
Temperatur PUR - Wasser, Emulsionen ≤ 50 °C
Gleitgeschwindigkeit: ≤ 2 m/s
Standardwerkstoffe: NBR, PUR

Abstreifer 1A5

Der Abstreifer 1A5 ist universell einsetzbar und eignet sich für alle Anwendungen des allgemeinen Maschinenbaus. Abhängig von Profilbreite und Durchmesser ist eine Schnappmontage in geschlossene und hinterschnittene Einbauräume möglich. Eine Druckbeaufschlagung gegen den Rücken des Abstreifers sollte verhindert werden. In der Ausführung aus PUR eignet sich der Abstreifer 1A5 besonders dort, wo eine erhöhte Verschleissfestigkeit gefordert wird. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik). Bei den Werkstoffen POM, PA und PE ist die Schnappmontage abhängig von Profilbreite und Ø. Kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar.

Anwendungsbereich

Temperatur NBR: -30 °C / +100 °C
Temperatur PUR - Hydrauliköle (Mineralölbasis): -35 °C /+100 °C
Temperatur PUR - Wasser, Emulsionen ≤ 50 °C
Gleitgeschwindigkeit NBR: ≤ 2 m/s
Gleitgeschwindigkeit PUR: ≤ 1 m/s
Standardwerkstoffe: NBR, PUR

Abstreifer 1A6

Der NBR-Abstreifer 1A6 eignet sich besonders für Anwendungen in der Mobilhydraulik und im Bergbau, bei denen das Eindringen von Schmutz und Feuchtigkeit besonders zuverlässig verhindert werden muss und gleichzeitig der Ausgleich von großem radialen Spiel gefordert wird. Abhängig von Profilbreite und Durchmesser ist eine Schnappmontage in geschlossene und hinterschnittene Einbauräume möglich.

Anwendungsbereich

Temperatur: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 4 m/s
Standardwerkstoff: NBR
Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Führungsband FB3

Führungsband mit sehr guten Gleiteigenschaften und Stick-Slip-freiem Lauf, für die leichte bis mittlere Ölhydraulik. Auch mit Schmiertaschen lieferbar. Meterware. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Standardwerkstoff: PTFE/Kohle (0005T)
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 5 m/s

Führungsband FB2

Führungsband mit Fase, mit sehr guten Gleiteigenschaften und Stick-Slip-freiem Lauf, für die Pneumatik und die leichte bis mittlere Wasserhydraulik, Chemie und den Lebensmittelbereich. Auch mit Schmiertaschen lieferbar. Meterware. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Standardwerkstoff: PTFE/Kohle (0005T)
Temperatur: -100 °C / +200 °C
Gleitgeschwindigkeit: ≤ 5 m/s

Hartgewebe-Führungsringe FÜA

Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen und Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Hartgewebe-Führungsringe FÜA1

Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Hartgewebe-Führungsringe FÜA2

Hartgewebe-Führungsringe, gerade geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Führungsringe FÜB

Führungsringe, schräg geschlitzt, für Stangen und Kolben in der mittleren bis schweren Hydraulik. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Führungsringe FÜB1

Hartgewebe-Führungsringe, schräg geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Stangen in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Führungsringe FÜB2

Hartgewebe-Führungsringe, schräg geschlitzt, werden hauptsächlich in der mittleren bis schweren Hydraulik und im Maschinenbau eingesetzt. Sie führen Kolben in Zylindern, verhindern deren metallische Berührung und nehmen Querkräfte auf. In POM kurzfristig auch in Sonderabmessungen aus laufender Fertigung lieferbar. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -50 °C / +120 °C (abhängig vom gewählten Werkstoff)
Gleitgeschwindigkeit: ≤ 0,5/0,8 m/s (abhängig vom gewählten Werkstoff)
Werkstoffe:
- Kunstfasergewebe mit mod. Phenolharz getränkt und mit PTFE-Zusätzen versehen (2000K)
- Phenolharzgetränktes Baumwollgewebe (1000K)
- Phenolharzgetränktes Baumwollfeingewebe (0051K)
- Harzgetränktes Kunststoffgewebe mit PTFE-Zusätzen (1030 - 0052K)
- Harzgetränktes Kunststoffgewebe mit Grafit-Zusätzen (0942 - 0052K)

Führungsringe FÜ1

Führungsringe FÜ1 sind offene Kolbenführungsringe mit einem Haltebund am Innendurchmesser und axialen Nuten zur Druckentlastung. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Temperatur: -40 °C / +100 °C (max. +60 °C in Wasser)
Gleitgeschwindigkeit: ≤ 5 m/s
Standardwerkstoff: Polyamid (0040A)

O-Ring ROA

O-Ring für statische und dynamische Anwendungen. Lieferbar in den verschiedensten Elastomeren. Die Einsatzgrenzen sind stark abhängig vom gewählten Werkstoff. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 600 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: -35 °C / +50 °C
Temperatur Mineralöle: -35 °C / +110 °C
Gleitgeschwindigkeit: ≤ 0,5 m/s
Standardwerkstoff: PUR, NBR

Flanschdichtung 4F0

Flanschdichtung zur Abdichtung von Flanschen und Anschlußplatten an Steuergeräten und Ventilen in Blockbauweise. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 315 bar
Temperatur: -30 °C / +100 °C
Standardwerkstoff: NBR

Flanschdichtung 4F1

Flanschdichtung zur Abdichtung von Flanschen und Anschlußplatten an Steuergeräten und Ventilen in Blockbauweise. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 600 bar
Temperatur: -35 °C / +100 °C
Standardwerkstoff: PUR

Doppeltwirkende Stangen- und Spindeldichtung 1B0

Doppeltwirkende Stangen- und Spindeldichtung, vorwiegend für Ventile. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 350 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,5 m/s
Standardwerkstoff: FKM/POM

Doppeltwirkende Stangendichtung 1B1

Doppeltwirkende Stangendichtung mit Gewebelauffläche für Stempel u. Zylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,5 m/s
Standardwerkstoff: NBR-Gewebe/POM

Doppeltwirkende Stangendichtung 1B2

Doppeltwirkende Stangendichtung mit Gewebelauffläche und Führungsbackringen für Stempel und Zylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 350 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,5 m/s
Standardwerkstoff: NBR-Gewebe/POM

Einfachwirkende kompakte Stangendichtung 1B3

Einfachwirkende kompakte Stangendichtung mit Gewebelauffläche für Stempel und Zylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Einfachwirkende Stangendichtung 1B4

Einfachwirkende Stangendichtung mit Gewebelauffläche für Stempel u. Zylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 350 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Einfachwirkende Stangendichtung 1B5

Einfachwirkende Stangendichtung für Stempel und Zylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren Sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: PUR/NBR/POM

Doppeltwirkende Zylinderdichtung 2B0

Doppeltwirkende Zylinderdichtung für Zylinder im Grubenausbau und in Tunnelvortriebsmaschinen. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 400 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C

Doppeltwirkende Zylinderdichtung 2B2

Doppeltwirkende Zylinderdichtung mit Gewebelauffläche für Zylinder im Grubenausbau u. in Tunnelvortriebsmaschinen. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Doppeltwirkende Zylinderdichtung 2B5

Ausführung wie 2B2, jedoch mit erhöhter Vorspannung für Zylinder im Grubenausbau u. in Tunnelvortriebsmaschinen. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Doppeltwirkende Zylinderdichtung 2B3

Doppeltwirkende Zylinderdichtung mit Führungsbackringen f. Zylinder im Grubenausbau und in Tunnelvortriebsmaschinen. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Doppeltwirkende Zylinderdichtung 2B6

Doppeltwirkende Zylinderdichtung mit Gewebelauffläche u. Führungsbackringen für Teleskopstempel mit Bodenventil. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 1500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Einfachwirkende Zylinderdichtung 2B7

Einfachwirkende Zylinderdichtung mit Gewebelauffläche. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: +5 °C / +60 °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM

Einfachwirkende Zylinderdichtung 2B4

Einfachwirkende Zylinderdichtung mit Gewebelauffläche für Einzelstempel oder Richtzylinder. Bei hohen Temperaturen oder Tieftemperaturen stehen weitere Werkstoffe zur Verfügung (siehe PDF-Katalog oder kontaktieren sie unsere Anwendungstechnik).

Anwendungsbereich

Druck: ≤ 500 bar
Temperatur HFA-, HFB-, HFC-Flüssigkeiten: ≤ +5 °C / +60 °C °C
Temperatur Mineralöle: -20 °C / +100 °C
Gleitgeschwindigkeit: ≤ 0,1 m/s
Standardwerkstoff: NBR-Gewebe/POM
